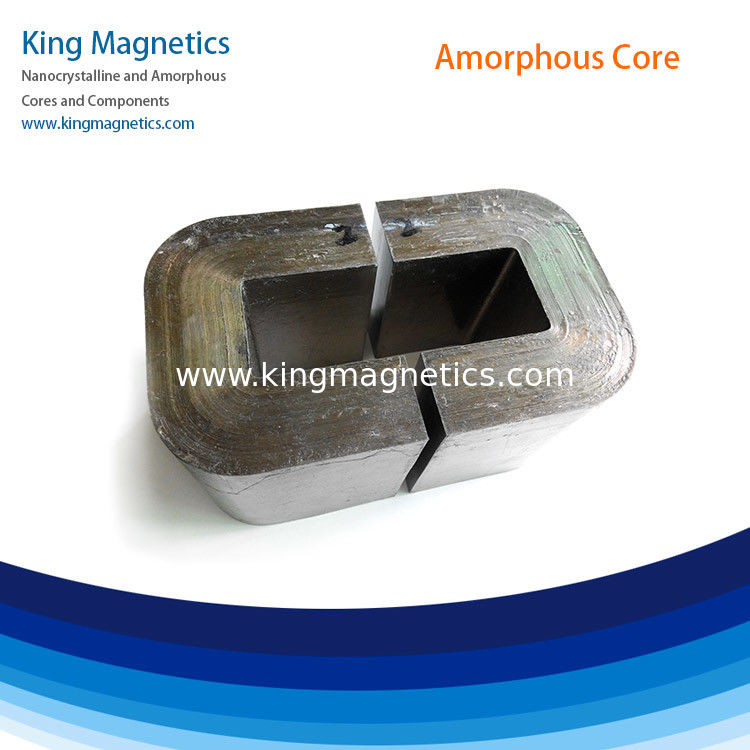

無定形Cの中心は高い発電の使用法、Cのタイプ中心のための設計取付け易い巻く銅線に容易である。高い飽和磁束密度、低い中心の損失。太陽インバーター フィルター、中間周波数の変圧器、出力誘導器、PFCのコークスのために適した。


特徴

材料:Feベースの無定形の中心
飽和磁束密度の誘導:1.56T
キュリー温度（℃）:410
要因の積み重ね:>0.8
飽和磁気ひずみ（*10^-6）: <30> 抵抗（μΩ.cm）:110
リボンの厚さ:25μm
中心の形:Cの中心



適用

>> 太陽インバーター フィルター
>> PFCのチョーク
>> Midiumの頻度変圧器
>> Diffrentalモード チョーク
>>出力フィルター


標準的な中心次元

部品番号。	中心次元						Effictive 十字 セクション	平均 道 長さ	重量
		B	C	D	E	F	AFe	lFe	mFe
	mm	mm	mm	mm	mm	mm	cm2	cm	g
KMAC-20	11	13	50	30	35	72	15.7	2.94	331
KMAC-32	13	15	56	30	41	82	17.9	3.47	447
KMAC-40	13	15	56	35	41	82	17.9	4.05	522
KMAC-50	16	20	70	25	52	102	22.7	3.56	580
KMAC-63	16	20	70	30	52	102	22.7	4.27	696
KMAC-80	16	20	70	40	52	102	22.7	5.70	928
KMAC-100	16	20	70	45	52	102	22.7	6.41	1043
KMAC-125	19	25	83	35	63	121	27.2	5.92	1157
KMAC-160	19	25	83	40	63	121	27.2	6.76	1322
KMAC-200	19	25	83	50	63	121	27.2	8.46	1653
KMAC-250	19	25	90	60	63	128	28.6	10.15	2085年
KMAC-320	22	35	85	50	79	129	30.6	9.79	2148
KMAC-400	22	35	85	65	79	129	30.6	12.73	2793
KMAC-500	25	40	85	55	90	135	32.5	12.24	2856
KMAC-630	25	40	85	70	90	135	32.5	15.58	3635
KMAC-800A	25	40	85	85	90	135	32.5	18.91	4414
KMAC-800B	30	40	95	85	100	155	36.1	22.70	5879
KMAC-1000	33	40	105	85	106	171	39.0	24.96	6994

他の指定は顧客の要求に従って利用できる。
