| Brand Name: | King Magnetics |
| Model Number: | KMAC-20 |
| MOQ: | 5pcs |
| 価格: | - |
| Delivery Time: | 21の仕事日 |
| Payment Terms: | T/T |
材料:Feベースの無定形の中心
飽和磁束密度の誘導:1.56T
キュリー温度（℃）:410
要因の積み重ね:>0.8
飽和磁気ひずみ（*10^-6）: <30>
抵抗（μΩ.cm）:110
リボンの厚さ:25μm

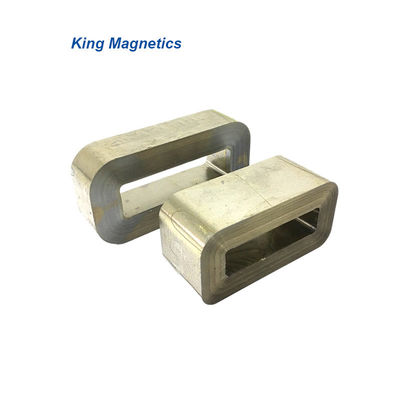

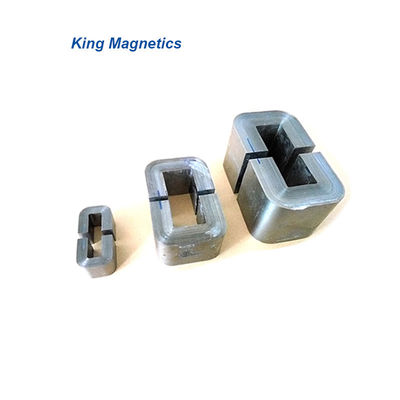

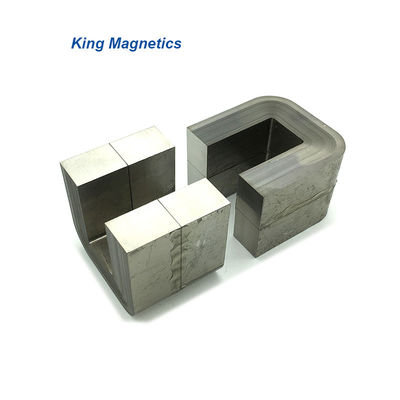

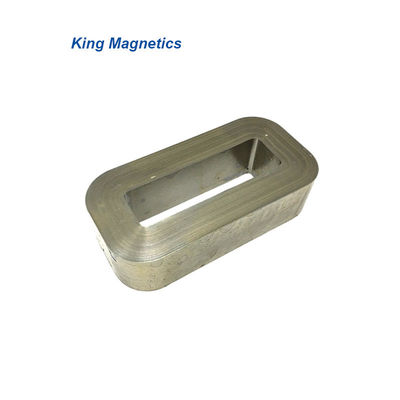

中心の形:Cの中心
>> 太陽インバーター フィルター
>> PFCのチョーク
>> Midiumの頻度変圧器
>> Diffrentalモード チョーク
>>出力フィルター
>>音声周波変圧器
| 部品番号。 | 中心次元 | Effictive 十字 セクション |
平均 道 長さ |
重量 | |||||
| B | C | D | E | F | AFe | lFe | mFe | ||
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | |
| KMAC-20 | 11 | 13 | 50 | 30 | 35 | 72 | 15.7 | 2.94 | 331 |
| KMAC-32 | 13 | 15 | 56 | 30 | 41 | 82 | 17.9 | 3.47 | 447 |
| KMAC-40 | 13 | 15 | 56 | 35 | 41 | 82 | 17.9 | 4.05 | 522 |
| KMAC-50 | 16 | 20 | 70 | 25 | 52 | 102 | 22.7 | 3.56 | 580 |
| KMAC-63 | 16 | 20 | 70 | 30 | 52 | 102 | 22.7 | 4.27 | 696 |
| KMAC-80 | 16 | 20 | 70 | 40 | 52 | 102 | 22.7 | 5.70 | 928 |
| KMAC-100 | 16 | 20 | 70 | 45 | 52 | 102 | 22.7 | 6.41 | 1043 |
| KMAC-125 | 19 | 25 | 83 | 35 | 63 | 121 | 27.2 | 5.92 | 1157 |
| KMAC-160 | 19 | 25 | 83 | 40 | 63 | 121 | 27.2 | 6.76 | 1322 |
| KMAC-200 | 19 | 25 | 83 | 50 | 63 | 121 | 27.2 | 8.46 | 1653 |
| KMAC-250 | 19 | 25 | 90 | 60 | 63 | 128 | 28.6 | 10.15 | 2085年 |
| KMAC-320 | 22 | 35 | 85 | 50 | 79 | 129 | 30.6 | 9.79 | 2148 |
| KMAC-400 | 22 | 35 | 85 | 65 | 79 | 129 | 30.6 | 12.73 | 2793 |
| KMAC-500 | 25 | 40 | 85 | 55 | 90 | 135 | 32.5 | 12.24 | 2856 |
| KMAC-630 | 25 | 40 | 85 | 70 | 90 | 135 | 32.5 | 15.58 | 3635 |
| KMAC-800A | 25 | 40 | 85 | 85 | 90 | 135 | 32.5 | 18.91 | 4414 |
| KMAC-800B | 30 | 40 | 95 | 85 | 100 | 155 | 36.1 | 22.70 | 5879 |
| KMAC-1000 | 33 | 40 | 105 | 85 | 106 | 171 | 39.0 | 24.96 | 6994 |
他の指定は顧客の要求に従って利用できる。
1. 共通モード チョークのためのNanocrystallineの中心
- EMI共通モード チョークのために適した非常に高い透磁率。
2. 無定形およびnanocrystalline cの中心
- 高い飽和磁束密度および低い中心の損失。
- Nanocrystalline cの中心は超高性能の更新済材料である。
3. 注文の中心および磁気部品
- VFDの騒音のsuppresorのための楕円形の形のnanocrystallineの中心。
- 出力DCのチョークまたはPFCのチョークのための無定形誘導器。
- 共通モード チョークのためのNanocrystallineの円環形状の中心。
より多くの情報は訪問する: www.kingmagnetics.com
Magnetics Technology Co.、株式会社チューハイ王。
住所:1/FのPingxi 5 5の道無し
南平の科学技術の地帯
チューハイ、広東省、中国、519060
電話:+86-756-830-5985;
携帯電話:+86-158-1980-9198;
ウェブサイト:www.kingmagnetics.com
電子メール:core@kingmagnetics.com
|
|
