| Brand Name: | King Magnetics |
| Model Number: | KMAC-20 |
| MOQ: | 1ps |
| 価格: | - |
| Delivery Time: | 21WORK幾日 |
| Payment Terms: | T/T |

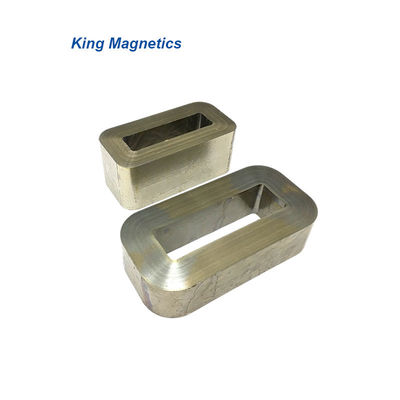

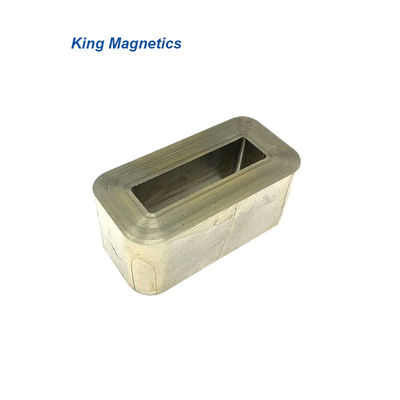

Nanocrystalline Cの中心は主力の変圧器、音声周波変圧器、出力誘導器、倍力PFCチョーク コイルのために適した20KHzまで無定形cの中心の改善プロダクト、高い飽和磁束密度と、低い最大保持力、低い中心の損失、非常に低雑音、より高い頻度である。フェライト磁心、パーマロイ中心、ケイ素の鋼鉄中心を取り替えることができる。次元は顧客用である場合もある。
材料:Feベースのnanocrystalline
飽和磁束密度の誘導:1.25T
キュリー温度（℃）:560
要因の積み重ね:>0.75
飽和磁気ひずみ（*10^-6）: <2>
抵抗（μΩ.cm）:130
リボンの厚さ:25μm

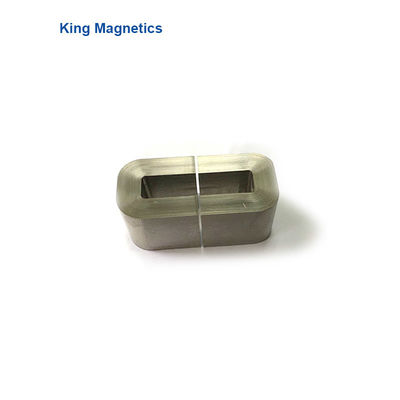

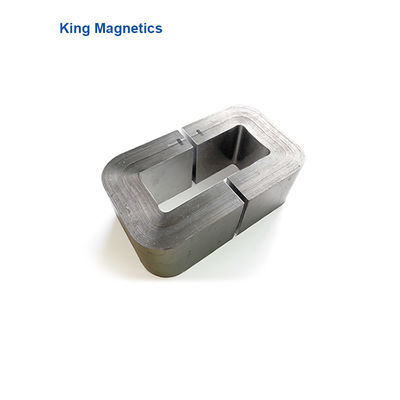

中心の形:Cのタイプ切口の中心
>> 高周波変圧器（頻度は20-30KHzを推薦した）
>> 太陽インバーター フィルター
>> PFCのチョーク
>> 差動モード チョーク
>> 出力フィルター
>> ハイファイ音声周波変圧器
>> 高く有効な変圧器
| 部品番号。 | 中心次元 | 平均 道 長さ |
Effictive 十字 セクション |
重量 | |||||
| B | C | D | E | F | LFe | Ae | 重量 | ||
| mm | mm | mm | mm | mm | mm | cm | cm2 | g | |
| KMNC-6.3 | 10 | 11 | 33 | 20 | 31 | 53 | 12.8 | 1.56 | 141 |
| KMNC-8 | 11 | 13 | 30 | 20 | 35 | 52 | 13.0 | 1.72 | 157 |
| KMNC-10 | 11 | 13 | 40 | 20 | 35 | 62 | 15.0 | 1.72 | 184 |
| KMNC-16A | 11 | 13 | 40 | 25 | 35 | 62 | 15.0 | 2.15 | 230 |
| KMNC-16B | 11 | 13 | 50 | 25 | 35 | 72 | 17.0 | 2.15 | 263 |
| KMNC-20 | 11 | 13 | 50 | 30 | 35 | 72 | 17.0 | 2.57 | 316 |
| KMNC-25 | 13 | 15 | 56 | 25 | 41 | 82 | 19.4 | 2.54 | 355 |
| KMNC-32 | 13 | 15 | 56 | 30 | 41 | 82 | 19.4 | 3.04 | 426 |
| KMNC-40 | 13 | 15 | 56 | 35 | 41 | 82 | 17.9 | 3.55 | 497 |
| KMNC-50 | 16 | 20 | 70 | 25 | 52 | 102 | 22.7 | 3.12 | 567 |
| KMNC-63 | 16 | 20 | 70 | 30 | 52 | 102 | 22.7 | 3.74 | 663 |
| KMNC-80 | 16 | 20 | 70 | 40 | 52 | 102 | 22.2 | 3.74 | 884 |
| KMNC-100 | 16 | 20 | 70 | 45 | 52 | 102 | 22.2 | 5.62 | 994 |
| KMNC-125 | 19 | 25 | 83 | 35 | 63 | 102 | 27.2 | 5.19 | 1102 |
| KMNC-160 | 19 | 25 | 83 | 40 | 63 | 121 | 27.2 | 5.93 | 1260 |
| KMNC-200 | 19 | 25 | 83 | 50 | 63 | 121 | 27.2 | 7.41 | 1575 |
| KMNC-250 | 19 | 25 | 90 | 60 | 63 | 128 | 28.6 | 8.89 | 1987年 |
| KMNC-320 | 22 | 35 | 85 | 50 | 79 | 129 | 30.6 | 8.58 | 2047年 |
| KMNC-400 | 22 | 35 | 85 | 65 | 79 | 129 | 30.6 | 11.15 | 2662 |
| KMNC-500 | 25 | 40 | 85 | 55 | 90 | 135 | 32.5 | 10.73 | 2722 |
| KMNC-630 | 25 | 40 | 85 | 70 | 90 | 135 | 32.5 | 13.65 | 3464 |
| KMNC-800A | 25 | 40 | 85 | 85 | 90 | 135 | 32.5 | 16.58 | 4207 |
| KMNC-800B | 30 | 40 | 95 | 85 | 100 | 155 | 36.1 | 19.89 | 5602 |
| KMNC-1000 | 33 | 40 | 105 | 85 | 106 | 171 | 39.0 | 21.88 | 6665 |
他の指定は顧客の要求に従って利用できる。
1. 共通モード チョークのためのNanocrystallineの中心
- EMI共通モード チョークのために適した非常に高い透磁率。
2. 無定形およびnanocrystalline cの中心
- 高い飽和磁束密度および低い中心の損失。
- Nanocrystalline cの中心は超高性能の更新済材料である。
3. 注文の中心および磁気部品
- VFDの騒音のsuppresorのための楕円形の形のnanocrystallineの中心。
- 出力DCのチョークまたはPFCのチョークのための無定形誘導器。

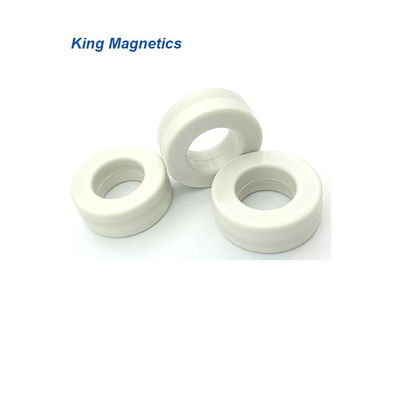

- 共通モード チョークのためのNanocrystallineの円環形状の中心。
