| Brand Name: | King Magnetics |
| Model Number: | カスタマイズされた素材 ナノ結晶電源線窒息器 |
| MOQ: | 10 PC |
| 価格: | - |
| Delivery Time: | 15日 |
| Payment Terms: | T/T |

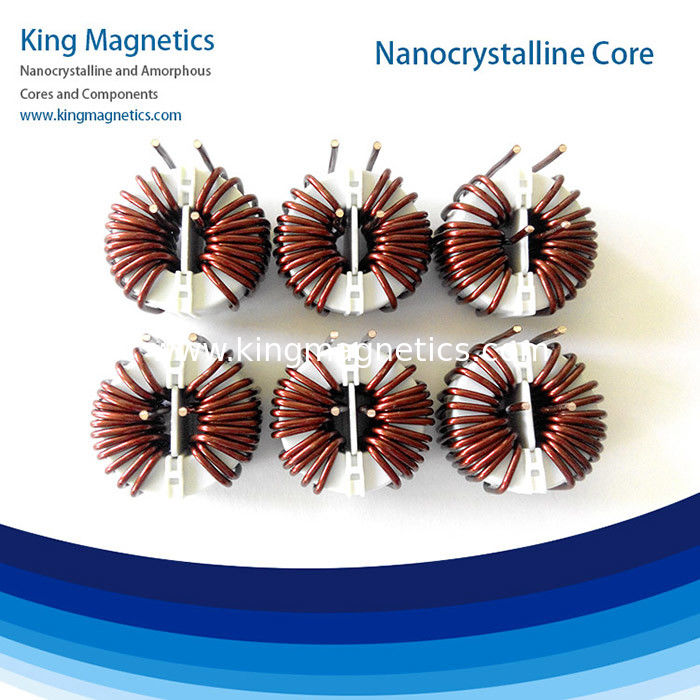

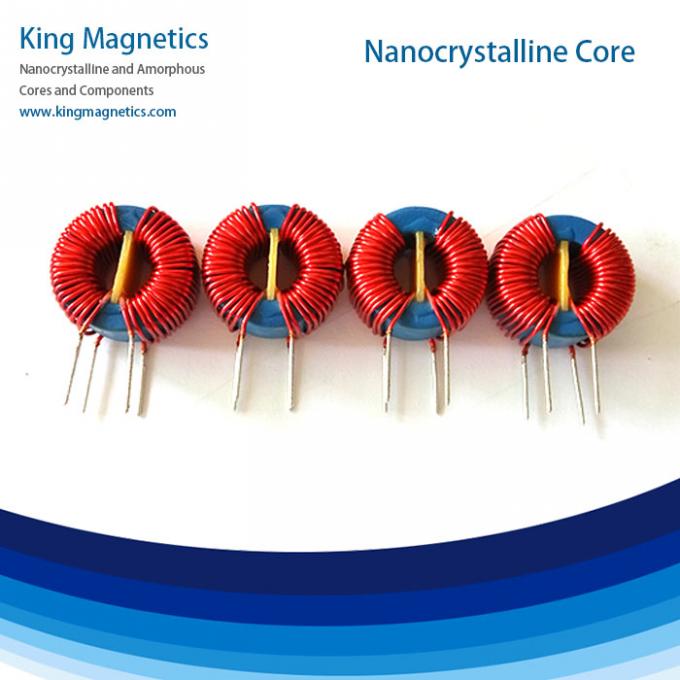

アモルフおよびナノ結晶技術は,現代の磁気材料,コア,誘導部品において非常に重要な技術です.キングマグネティクスは,一般的なモードの窒息のためのナノ結晶コアシリーズを開発しました.
ナノ結晶コアは,低周波から高周波30Mhzまでには非常に高い透過性があります.共同モードの騒音を圧縮するためにEMCフィルターとして使用するために,彼らは非常に適しています伝統的なフェライトコアと比較して,ナノ結晶コアは,高い誘導性,良いフィルター効果,小さなサイズと体積,銅線の回転が少ない,低電力消費と高効率.
ナノ結晶核のキュリー温度は約560°Cで,伝統的なフェライト核の約200°Cよりもはるかに高い.高いキュリー温度により,ナノ結晶核は優れた熱安定性を持っています.120°Cの環境で継続的に働ける.
ナノ結晶コアは,一般的なモードの窒息のための選択の柔らかい磁石材料です. 私たちのナノ結晶コアは,25μm厚さの第2世代の薄いリボンを使用しました.高周波でより高い透通性を有する.
| パーツNo | 中核の寸法 | ケースの寸法 | 効果的 クロス セクション |
平均 経路 長さ |
体重 | AL 最低値 | |||||
| o | id | h | 過剰摂取 | ID | H | AFe | イーフェ | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 5 | 14.4 | 6.5 | 7.0 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 25.5 | 16 | 10 | 28.3 | 13.9 | 13 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
これらのコアは我々の標準製品であり,我々はまた,サイズ,誘導力とアプリケーションを含む顧客の要求に応じて,高性能コアを設計および生産することができます.性能コアを選択するために顧客を支援することができます.
* エポキシコーティング
私たちは顧客の図面でコアを作ります.カスタムコアが必要な場合は,図面を送ってください.
完全な無形およびナノ結晶核のカタログダウンロード:
http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf 電子磁石の原子核の原子核の原子核の原子核の原子核
また,以下にも興味があるかもしれません.
ナノ結晶Cコア
アモルフ性切断コア
http://www.kingmagnetics.com/amorphous-c-core.html 原子核の原子核の原子核は
ナノ結晶トランスフォーマーコア
なぜ我々を選んだのか?!!
> 無形核とナノ結晶核の製造で10年の経験
> 製造は自社工場で 高品質の磁性コアしか作らない
> 品質は私たちの文化です. 発送前に100%テストされています.
> 高性能,コアは世界標準の品質を満たすことができます.
> 24時間以内に回答します.時間は金です!
> 小規模な注文は歓迎します. 私たちはすべてのクライアントにサービスを提供します!
FAQ:
1あなたはアモルフとナノ結晶コアを製造していますか?
そう,私たちは製造業者であり,高品質の製品を提供しています.
2オーダーメイドのコアを作れる?
はい,あなたの図面と要求を私たちに送信してください.
3. MOQ
MOQは設定していません 小規模な注文は歓迎です
4リードタイム
オーダー数量によって決まる.
5オーダーはどうやって?
要求メッセージを入力してクリックします."送信する]"下記でご連絡いたします24時間.
メールでもコア (アット) キングマグネティクス
朱海キング磁気技術株式会社
アドレス: 5/F,No.8ピンドン1路
南平科学技術公園
ジュハイ,広東,中国, 519060
電話: +86-756-830-5985; +86-158-1980-9198
ウェブサイト:www.kingmagnetics.com について
|
|
