出力誘導器、20KHz高周波変圧器のためのnanocrystalline cのタイプ切口の中心、電気車の充電器

Nanocrystallineの文書は世界の最も高い透磁率磁気材料である。低い中心の損失、緑および低炭素の放出。


特徴:

CUが付いている大抵Feの構成が付いているFeベースのnanocrystalline材料、Nb、Si、形作る急速な癒やす技術によって最初にナノのスケールが付いている良い穀物を得るために結晶の熱処理によって無定形のリボンを、B。この革命的なプロセスによって、私達は高い飽和磁束密度、高い最初の透磁率、低い最大保持力、低い中心の損失の優秀な磁気特性を得てもいい。Nanocrystallineの文書は環境保護、緑、低炭素、高性能の新しい磁気材料である。

適用:

Feベースのnanocrystalline材料はさまざまな電気で共通モード チョーク、高周波変圧器、変流器、運転者の変圧器、ネットワークの変圧器、ビードの中心、磁気アンプ、フィルター誘導器、リアクター、PFCのための中心に窒息する加えることができ、電子区域は、今転換されたモード電源、世帯の電化製品、産業電気機器、通信電源の供給、ネットワークの電源、solar energy装置、風力の発電機、IGBTインバーターで広く利用されている電源、レーザーの電源および医療機器のずっと電源。

特徴:

> 高い透磁率--増加するインダクタンスおよび減少回転を巻く
>高い飽和誘導--部品の最小になるサイズ
>高周波--100KHzまで50Hzからの周波数範囲で使用される適した
>高いキュリー温度--より高い働く温度、120℃までのの連続的な働き
>低い最大保持力--効率およびヒステリシス損を減らすことを高める
>低い中心の損失--エネルギー消費され、最小になる温度の上昇を減らす
>低い磁気ひずみ--従来の磁気材料と比較される低い聞こえる騒音
>優秀な熱安定性---20℃からの120℃への非常に小さい偏差
>安価--パーマロイのような従来の材料を取り替えるよい選択

磁気特性:

> 飽和誘導Bs--1.25 T
>飽和磁気ひずみのλs--2×10-6
>キュリー温度Tc--560 ℃
>結晶化の温度Tx--510℃
>リボンの厚さ--25 μm
>密度d--7.25 g/cm3
>抵抗のρ--115 μΩ.cm
> Vickerの硬度Hv--880 kg/mm2

無定形およびNanocrystalline材料と従来の柔らかい磁気材料間の磁気特性の比較:

無定形およびNanocrystallineの中心の適用:

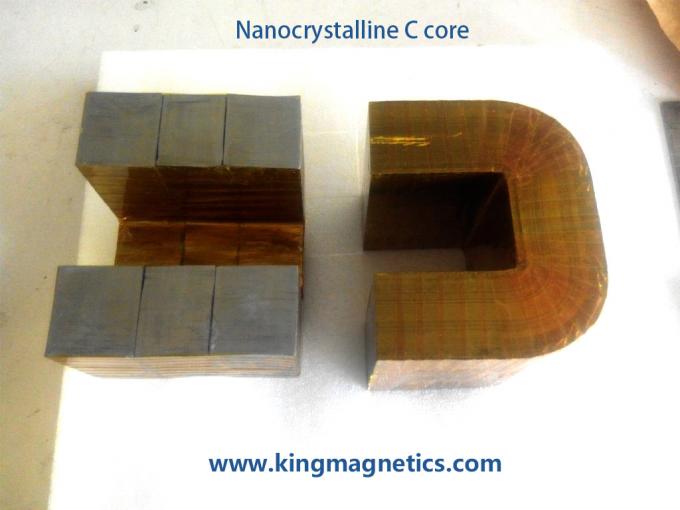

Nanocrystalline Cの中心は今利用できる。無定形cの中心の改善プロダクト、高い飽和磁束密度と、低い最大保持力、低い中心の損失、主力の変圧器、出力誘導器、倍力PFCチョーク コイルのために適した20KHzまでの非常に低雑音、より高い頻度。フェライト磁心を取り替えることができる。次元は顧客用である場合もある。


特徴

材料:Feベースのnanocrystalline
飽和磁束密度の誘導:1.25T
キュリー温度（℃）:560
要因の積み重ね:>0.75
飽和磁気ひずみ（*10^-6）: <2>
抵抗（μΩ.cm）:130
リボンの厚さ:25μm
中心の形:Cのタイプ切口の中心



適用

>> 高周波変圧器（頻度は20-30KHzを推薦する）
>> 太陽インバーター フィルター
>> PFCのチョーク
>> 差動モード チョーク
>> 出力フィルター
>> 音響設備

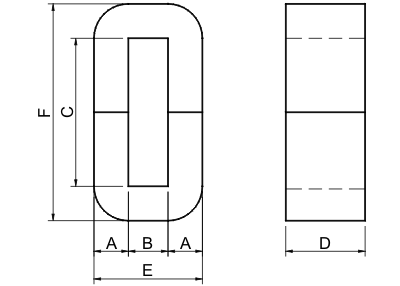

標準的な中心次元

他の指定は顧客の要求に従って利用できる。
