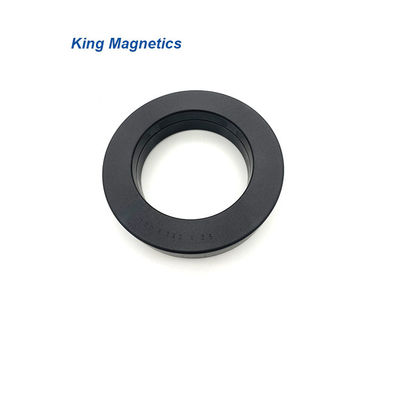

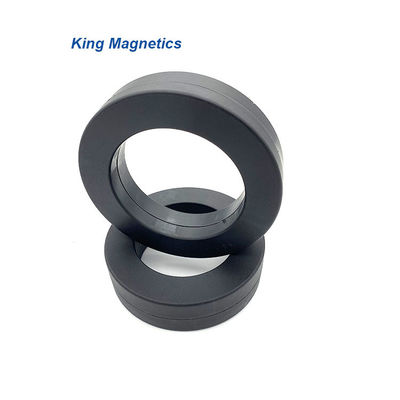

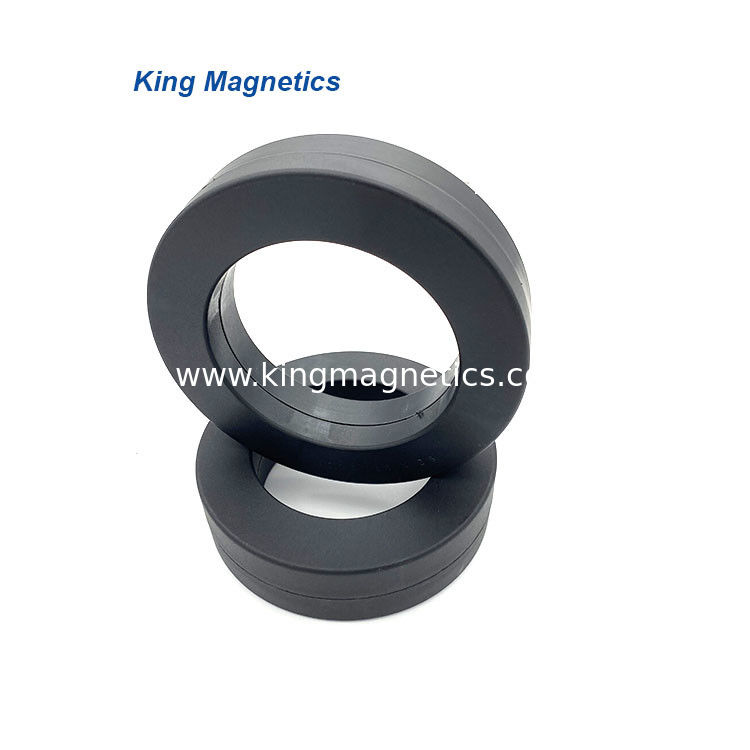

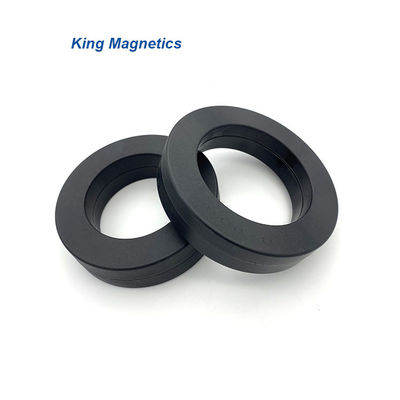

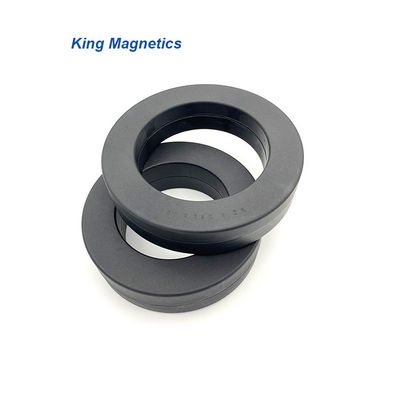

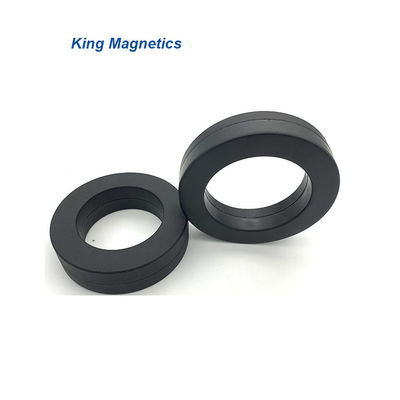

KMN14010025高いALの価値共通モード誘導器nanocrystallineの中心

Name: KMN14010025高いALの価値共通モード誘導器nanocrystallineの中心
Brand: King Magnetics
SKU: KMN14010025
Rating: 4.5 (115 reviews)

Brand Name:	King Magnetics
Model Number:	KMN14010025
MOQ:	1ps
価格:	-
Delivery Time:	21の仕事日
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

起源の場所:

チューハイ広東省中国

証明:

IOS:9001

ブランド:

Magnetics王

材料:

Nanocrystallineの合金

形:

円環形状

使用法:

共通モードチョークコイル

中心次元:

140*100*25mm

場合次元:

145*95*30mm

出荷の方法:

UPS等

貿易言葉:

EXW

場所:

チューハイ

パッケージの詳細:

カートン

供給の能力:

10000/PCS/Per口

Product Description

高いALの価値共通モード誘導器nanocrystallineの中心

製品の説明


特徴

材料:NanocrystallineのFeベースの中心
飽和磁束密度の誘導:1.25T
透磁率@ 10KHz:> 50000
透磁率@ 100KHz:>10500
キュリー温度（℃）:560
要因の積み重ね:0.78
飽和磁気ひずみ（*10^-6）: <2> 抵抗（μΩ.cm）:115
リボンの厚さ:25μm
中心の形:Troidalの中心

適用

>> EMCフィルター
>>転換されたモード電源
>>コンピュータ電源
>>コミュニケーションおよびネットワークの電源
>>レーザーおよびX線の電源
>>溶接装置および電気めっきの電源
>> Solar energy装置および風力の発電機
>>世帯の電化製品
>> Uninterruptable電源（UPS）
>>頻度コンバーター
>>就任させた暖房設備
>>高速鉄道の電源

>> VFDインバータードライブモーターシステム

標準的な中心

部品番号。	中心次元			場合次元			Effictive 十字セクション	平均道長さ	重量	ALの最小値
	od	ID	h	OD	ID	H	AFe	lFe	mFe	10kHz	100kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.08	3.1	1.6	15.6	3.7
KMN161006	16	10	6	17.9	8.1	8.1	0.14	4.1	4.16	25.9	5.2
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN201210	20	12	10	22.6	10.5	12.5	0.31	5.0	11.4	46.8	9.4
KMN211308E*	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN251610	25	26	10	28	14.0	13.1	0.35	6.4	16.4	41.1	8.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	18.6	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	346	72.0	17.3
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1
KMN20016030	200	160	30	207	153	37	4.50	56.5	1918年	41.6	12.5

これらの中心はまたサイズ、インダクタンスおよび適用を含む顧客の要求に従って私達の標準的なプロダクト、私達高性能の中心を、設計し、作り出すことができるである。私達は顧客が最もよい性能の中心を選ぶのを助けてもいい。

*塗られるエポキシ。

私達のサービス

1. 共通モードチョークのためのNanocrystallineの中心

- EMI共通モードチョークのために適した非常に高い透磁率。

共通モードチョークのためのvacuumschmelze VACのvitropermのnanocrystallineの中心

2. 無定形およびnanocrystalline cの中心

- 高い飽和磁束密度および低い中心の損失。

- Nanocrystalline cの中心は超高性能の更新済材料である。

cの無定形および日立Finemet nanocrystalline Metglas中心

3. 注文の中心および磁気部品

- VFDの騒音のsuppresorのための楕円形の形のnanocrystallineの中心。

- 出力DCのチョークまたはPFCのチョークのための無定形誘導器。

- 共通モードチョークのためのNanocrystallineの円環形状の中心。

Magnetecの注文のnanopermの中心および磁気部品

より多くの情報は訪問する: www.kingmagnetics.com

私達に連絡しなさい

Magnetics Technology Co.、株式会社チューハイ王。

住所:1/FのPingxi 5 5の道無し
南平の科学技術の地帯
チューハイ、広東省、中国、519060

電話:+86-756-830-5985;

携帯電話:+86-158-1980-9198;

ウェブサイト:www.kingmagnetics.com

電子メール:core@kingmagnetics.com
