| Brand Name: | King Magnetics |
| Model Number: | KMN14010025 |
| MOQ: | 1ps |
| 価格: | - |
| Delivery Time: | 21WORK幾日 |
| Payment Terms: | T/T |

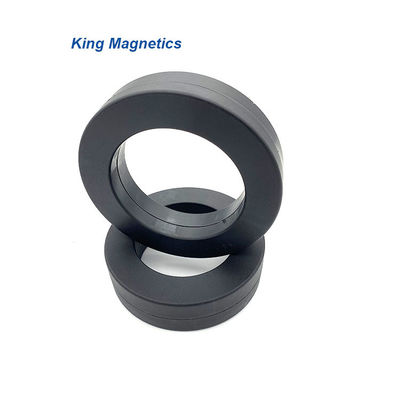

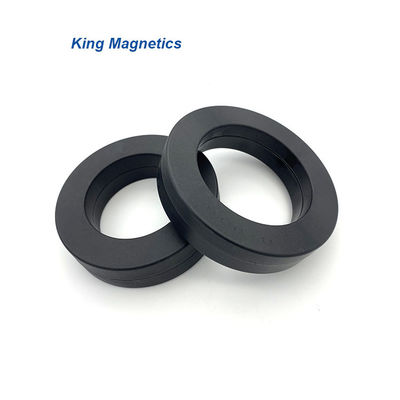

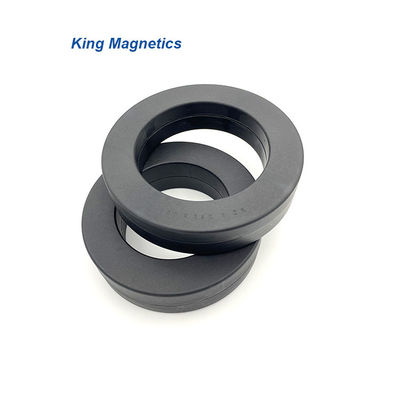

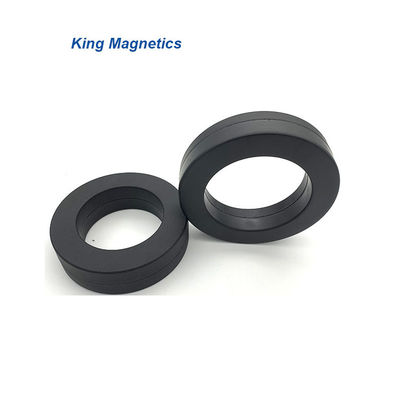

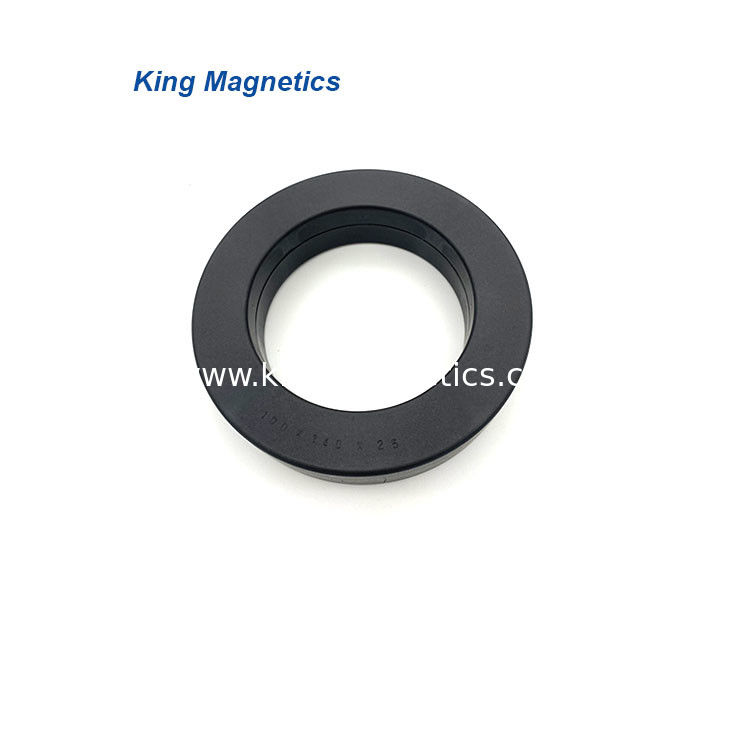

Nanocrystallineの30Mhzまで高周波に低頻度上の非常に高い透磁率を中心機能。それらは行なわれた共通モード騒音を圧縮するのに共通モード チョークがEMCフィルターとして使用されることができるように非常に適している。従来のフェライト磁心と比較されて、nanocrystallineの中心に小型高いインダクタンス、有効なよいフィルターとして多くの利点があり、容積は銅線、低い電力の消費および高性能の、より少なく回る。
材料:NanocrystallineのFeベースの中心
飽和磁束密度の誘導:1.25T
透磁率@ 10KHz:> 50000
透磁率@ 100KHz:>10500
キュリー温度（℃）:560
要因の積み重ね:0.78
飽和磁気ひずみ（*10^-6）: <2>
抵抗（μΩ.cm）:115
リボンの厚さ:25μm
中心の形:Troidalの中心
>> EMCフィルター
>>転換されたモード電源
>>コンピュータ電源
>>コミュニケーションおよびネットワークの電源
>>レーザーおよびX線の電源
>>溶接装置および電気めっきの電源
>> Solar energy装置および風力の発電機
>>世帯の電化製品
>> Uninterruptable電源（UPS）
>>頻度コンバーター
>>就任させた暖房設備
>>高速鉄道の電源
>> VFDインバーター ドライブ モーター システム
| 部品番号。 | 中心次元 | 場合次元 | Effictive 十字 セクション |
平均 道 長さ |
重量 | ALの最小値 | |||||
| od | ID | h | OD | ID | H | AFe | lFe | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
これらの中心はまたサイズ、インダクタンスおよび適用を含む顧客の要求に従って私達の標準的なプロダクト、私達高性能の中心を、設計し、作り出すことができるである。私達は顧客が最もよい性能の中心を選ぶのを助けてもいい。
*塗られるエポキシ。
1. 共通モード チョークのためのNanocrystallineの中心
2. 無定形およびnanocrystalline cの中心
3. 注文の中心および磁気部品
より多くの情報は訪問する: www.kingmagnetics.com
Magnetics Technology Co.、株式会社チューハイ王。
住所:1/FのPingxi 5 5の道無し
南平の科学技術の地帯
チューハイ、広東省、中国、519060
電話:+86-756-830-5985;
携帯電話:+86-158-1980-9198;
ウェブサイト:www.kingmagnetics.com
電子メール:core@kingmagnetics.com
|
|
