| Brand Name: | King Magnetics |
| Model Number: | KMN635025 |
| MOQ: | 5pcs |
| 価格: | - |
| Delivery Time: | 21の仕事日 |
| Payment Terms: | T/T |

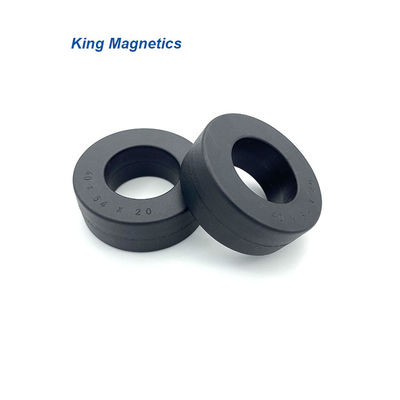

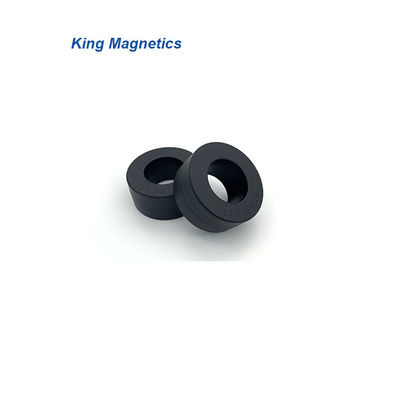

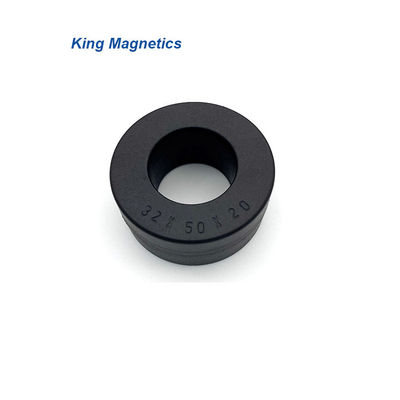

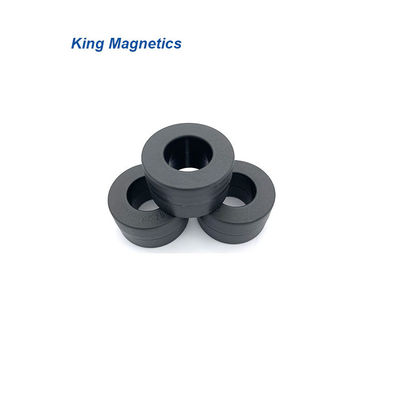

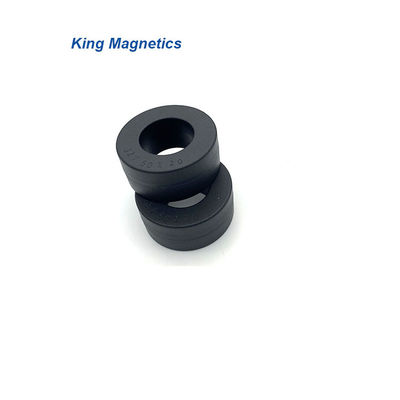

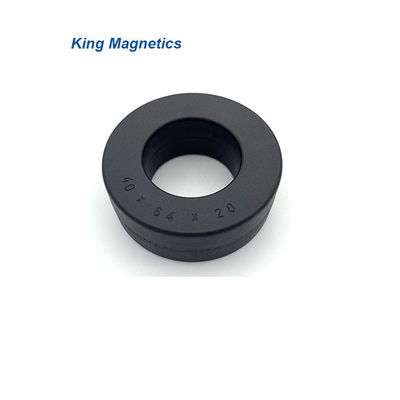

ナノ結晶コアは,低周波から30Mhzまでの高周波で非常に高い透過性を有します.共同モードの騒音を圧縮するためにEMCフィルターとして使用するために,彼らは非常に適しています伝統的なフェライトコアと比較して,ナノ結晶コアは,高い誘導性,良いフィルター効果,小さなサイズと体積,銅線の回転が少ない,低電力消費と高効率.
材料:Feベースのナノ結晶核
飽和流密度のインダクション: 1.25T
透過性 @ 10KHz: > 50000
透過性 @ 100KHz: > 10500
キュリー温度 ((°C): 560
積み重ね因数: 078
飽和性磁力圧縮: <2
耐性 (μΩ.cm): 115
リボン厚さ: 25μm
核の形状:トロイダル核
>> EMCフィルター
>> 切り替えたモードの電源
>> コンピュータの電源
通信とネットワークの電源
>>レーザーとX線電源
>> 溶接設備と電流の電源
>> 太陽光発電設備と風力発電機
家庭用電器
>> 断絶しない電源 (UPS)
>> 周波数変換器
>> 誘導式暖房装置
>> 高速鉄道の電源
>> VFD インバーター駆動モーターシステム
| パーツNo | 中核の寸法 | ケースの寸法 | 効果的 クロス セクション |
平均 経路 長さ |
体重 | AL 最低値 | |||||
| o | id | h | 過剰摂取 | ID | H | AFe | イーフェ | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
これらのコアは我々の標準製品であり,我々はまた,サイズ,誘導力とアプリケーションを含む顧客の要求に応じて,高性能コアを設計および生産することができます.顧客が最高の性能を持つコアを選択するのを助けることができます.
* エポキシコーティング
1一般モードの窒息装置のためのナノ結晶コア
2アモルフ型およびナノ結晶型核
3カスタムコアと磁気部品
詳細については,以下を参照してください.www.kingmagnetics.com について
朱海キング磁気技術株式会社
アドレス:1/F ペンキ5路5号
南平科学技術ゾーン
ジュハイ,広東,中国, 519060
電話: +86-756-830-5985
携帯電話: +86-158-1980-9198
ウェブサイト: www.kingmagnetics.com
メール: core@kingmagnetics.com
|
|
