| Brand Name: | King Magnetics |
| Model Number: | KMN322010 |
| MOQ: | 10pcs |
| 価格: | - |
| Delivery Time: | 15の仕事日 |
| Payment Terms: | T/T |

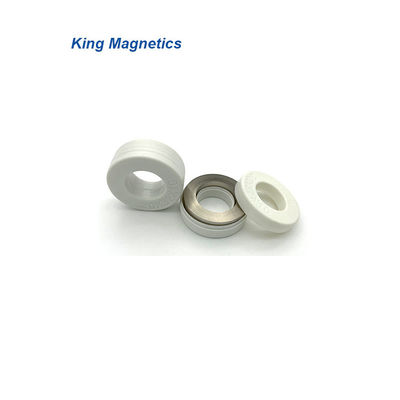

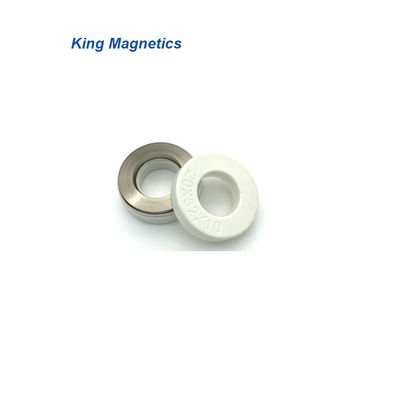

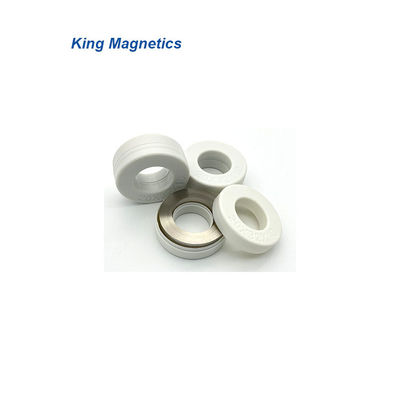

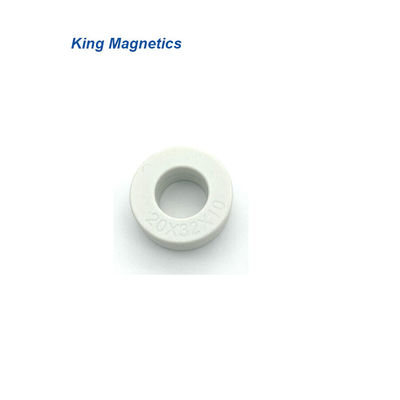

無定形およびnanocrystallineの技術は現代磁気材料、中心および誘導の部品の非常に重要な技術である。Magnetics王は一連の共通モード チョークのためのnanocrystallineの中心を開発した。
Nanocrystallineの30Mhzまで高周波に低頻度上の非常に高い透磁率を中心機能。それらは行なわれた共通モード騒音を圧縮するのにEMCフィルターとして使用されるに共通モード チョークのために非常に適している。従来のフェライト磁心と比較されて、nanocrystallineの中心に高い銅線のインダクタンス、よいフィルター有効な、小型および容積、より低い回転、低い電力の消費および高性能として多くの利点がある。
nanocrystallineの中心のキュリー温度は560℃の200℃についての大いに高くより従来のフェライト磁心についてある。高いキュリー温度はnanocrystallineの中心に優秀な熱安定性をし、120℃環境までで連続的な働きできる。
Nanocrystallineの中心は共通モード チョークの適用のための最もよい選択である。
材料:NanocrystallineのFeベースの中心
飽和磁束密度の誘導:1.25T
透磁率@ 10KHz:> 50000
透磁率@ 100KHz:>10500
キュリー温度（℃）:560
要因の積み重ね:0.78
飽和磁気ひずみ（*10^-6）: <2>
抵抗（μΩ.cm）:115
リボンの厚さ:25μm
中心の形:円環形状の中心
>> EMCフィルター
>> 転換されたモード電源
>> コンピュータ電源
>> コミュニケーションおよびネットワークの電源
>> レーザーおよびX線の電源
>> 溶接装置および電気めっきの電源
>> Solar energy装置および風力の発電機
>> 世帯の電化製品
>> Uninterruptable電源（UPS）
>> 頻度コンバーター
>> 就任させた暖房設備
>> 高速鉄道の電源
| 部品番号。 | 中心次元 | 場合次元 | Effictive 十字 セクション |
平均 道 長さ |
重量 | ALの最小値 | |||||
| od | ID | h | OD | ID | H | AFe | lFe | mFe | 10kHz | 100kHz | |
| mm | mm | mm | mm | mm | mm | cm2 | cm | g | μH | μH | |
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 1.1 | 14.2 | 3.0 |
| KMN120805 | 12 | 8 | 5 | 14.4 | 6.5 | 7.0 | 0.07 | 3.1 | 1.6 | 15.6 | 3.7 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 5.5 | 34.6 | 6.9 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 6.0 | 22.0 | 4.4 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 9.1 | 37.4 | 7.5 |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 9.5 | 33.0 | 6.6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 10 | 20.8 | 4.2 |
| KMN261610 | 25.5 | 16 | 10 | 28.3 | 13.9 | 13 | 0.39 | 6.6 | 19 | 44.6 | 8.9 |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 22 | 37.4 | 7.5 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 33 | 56.2 | 11.2 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 28 | 43.2 | 8.6 |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 42 | 64.8 | 13.0 |
| KMN402515 | 40 | 25 | 15 | 44.4 | 22 | 18.8 | 0.88 | 10.2 | 65 | 64.8 | 13.0 |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 38 | 31.2 | 6.2 |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 131 | 68.5 | 16.4 |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 80 | 34.7 | 8.3 |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.3 | 2.34 | 16.3 | 277 | 90.0 | 21.6 |
| KMN805025 | 80 | 50 | 25 | 83.5 | 47.2 | 28.8 | 2.93 | 20.4 | 433 | 90.0 | 21.6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 320 | 34.7 | 8.3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2.54 | 27.9 | 514 | 57.0 | 13.7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4.68 | 34.5 | 1172 | 85.1 | 20.4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 966 | 40.3 | 9.7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 1609 | 67.2 | 16.1 |
これらの中心はまたサイズ、インダクタンスおよび適用を含む顧客の要求に従って私達の標準的なプロダクト、私達高性能の中心を、設計し、作り出すことができるである。私達は顧客が最もよい性能の中心を選ぶのを助けてもいい。

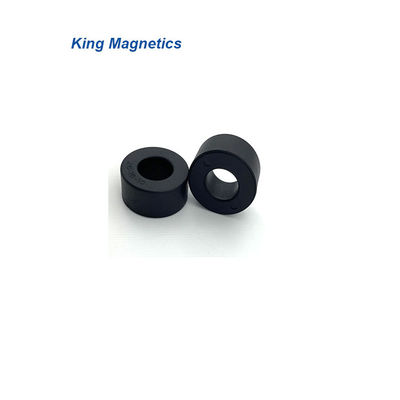

*塗られるエポキシ。
私達は顧客のデッサンに中心を作る。注文の中心を必要としたら、私達に引くことを送りなさい。
完全な無定形およびnanocrystallineの中心カタログのダウンロード:
http://kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
またinteresedかもしれない:
Nanocrystalline Cの中心
http://kingmagnetics.com/nanocrystalline-c-core.html
無定形の切られた中心
http://kingmagnetics.com/amorphous-c-core.html
Nanocrystallineの変圧器の中心
http://kingmagnetics.com/nanocrystalline-transformer-core.html
私達の無定形およびnanocrystallineの中心および部品についてのより多くの情報のため、
私達のオンライン店を訪問しなさい:
Magnetics王は良質のnanocrystallineの中心、無定形の中心および高性能の柔らかい磁気部品の専門デザイナーそして製造業者である。nanocrystallineの中心、無定形の中心および磁気部品を提供する私達は一流の会社の1才である。私達のnanocrystallineの高性能を、高いstablilityおよび信頼できる中心機能。
私達は、作り出されて研究し、無定形高性能および幾年もの間nanocrystallineの中心、誘導器および変圧器saled、無定形の中心、nanocrystallineの中心および磁気部品の設計の経験の多くがある。私達のnanocrystallineおよび無定形の中心はいろいろな種類の電子工学および電気区域で広く利用されている。
なぜ私達をか。選びなさいか!!
> 無定形製造およびnanocrystallineの中心の経験10年の。
> 私達の自身の工場は、私達作る良質の磁気コアだけを作り出す。
> 質は私達の文化である。出荷する前にテストされる100%。
> 私達とのAlibaba貿易保証、金庫のあなたのお金!
> 高性能は、私達の中心標準品質世界に会うことができる。
> あなたの照会は24時間以内にresponsed。時間は金である!
> 小さい順序は歓迎されている、私達整備するあらゆる顧客を!
FAQ:
1. 無定形およびnanocrystallineの中心の製造業者であるか。
はい、私達はmanufacutrerであり、良質プロダクトを提供する。
2. 顧客用中心できるか。
はい、私達にあなたのデッサンおよび条件を送りなさい。
3. MOQ
私達はMOQを、小さい順序歓迎されている置かない。
4. 調達期間
大抵調達期間は順序の量によって15日から、決まる始まる。
5. 順序を始める方法か。
ちょうど条件メッセージ満たせばかちりと言う音「[送りなさい]」次、私達は24Hoursの連絡する。
または私達に中心（で） kingmagnetics.comを電子メールで送りなさい
Magnetics Technology Co.、株式会社チューハイ王。
住所:1/F、No.5、Pingxi 5、
南平の科学技術の地帯、
チューハイ、広東省、中国、519060
電話:+86-756-830-5985;+86-158-1980-9198
ウェブサイト:www.kingmagnetics.com
電子メール:中心（で） kingmagnetics.com
|
|
